什么情況下需要投入有源濾波器整柜

返回列表來源：發布日期：2025-11-06 16:02:07【大中小】

在工業現場，越來越多的電氣設備采用了變頻器、整流裝置、ups、電焊機、伺服電機等智能控制設備，這些裝置在提高生產效率的同時，也帶來了諧波污染。此時，就需要投入有源濾波器整柜（apf整柜）來治理。那么，到底在什么情況下才需要使用有源濾波器整柜呢？

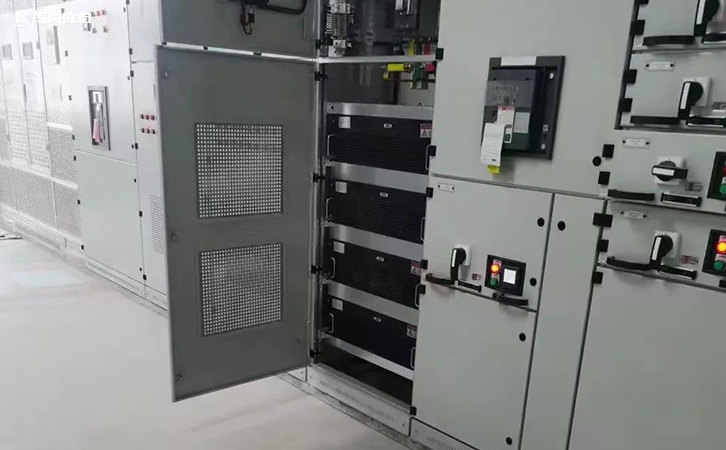

有源濾波器整柜

一、什么是有源濾波器整柜？

有源濾波器是一種基于電力電子技術的動態諧波治理設備。它通過實時檢測系統電流波形，反向注入與諧波等幅反相的電流，從而抵消諧波分量，實現電流波形的近似正弦化。

而有源濾波器整柜，則是將apf主機、控制系統、保護單元、散熱模塊和監控裝置集成在一個整體柜體中，便于安裝、維護與集中治理，常用于工業企業或大型配電站。

二、以下幾種情況必須考慮投入有源濾波器整柜

1.現場諧波電流含量超標

當通過電能質量分析儀或諧波測試儀檢測發現：

電流總諧波畸變率（thdi）超過 5%（國家標準gb/t 14549要求）；

某些特定次諧波（如第5次、第7次）電流幅值異常突出；

這表明電網中諧波污染嚴重，必須投入有源濾波器整柜進行治理。

2.電容器頻繁損壞或熔斷

當低壓無功補償柜中的電容器經常鼓包、爆裂或熔斷器熔斷時，往往是諧波電流流入電容器所致。

3.變壓器異常發熱或噪音增大

諧波電流會在變壓器鐵芯中產生附加損耗，形成諧波磁通，使其運行溫度上升、嗡鳴聲變大。

4.系統出現電壓波形畸變或控制系統誤動作

當配電系統中電壓波形明顯不正弦，或plc、變頻器、繼電保護裝置頻繁誤動作時，往往是諧波干擾信號導致的。

尤其是高次諧波（11次、13次以上）干擾通信與控制信號，嚴重時可造成設備停機。

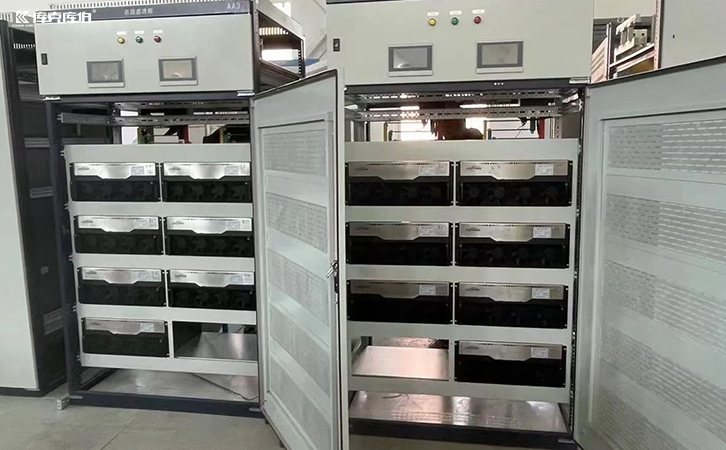

apf有源濾波器

有源濾波器整柜就像電網的“凈化器”，它能在復雜的工業現場中，實時過濾掉諧波污染，讓供電系統回歸純凈、穩定與高效。
