智能無功補償控制器運行狀態分析和診斷方法

返回列表來源：發布日期：2024-07-29 16:13:51【大中小】

隨著可再生能源的不斷加入和負荷類型的多樣化，電力系統無功功率的管理變得日益重要。智能無功補償控制器作為高效的設備，通過實時調節電網中的無功功率，提高電能質量和供電效率。

而運行狀態分析和診斷方法可以幫助用戶及時發現解決控制器運行常見問題，避免影響其他設備的運行。

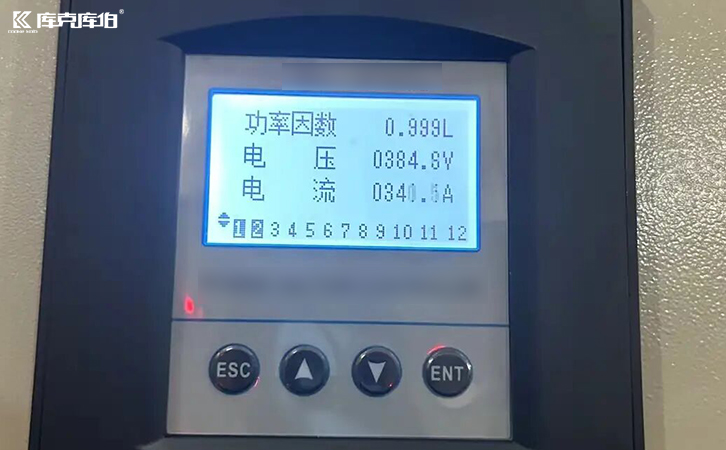

智能無功補償控制器

一、實時監控

實時監控是分析和診斷智能無功補償控制器的基礎。可以通過以下方式進行：

1、電壓、電流和功率因數的監測：通過控制器的顯示屏或遠程監控系統查看這些參數的實時數據。

2、諧波分析：監控系統的諧波含量，確保在可接受范圍內。

二、報警和事件記錄

智能無功補償控制器通常具有報警和事件記錄功能：

1、報警系統：設置閾值，當參數超出正常范圍時發出報警。

2、事件記錄：記錄所有的報警和事件，以便后續分析。

三、定期檢查和維護

定期對控制器和相關設備進行檢查和維護，包括：

1、視覺檢查：檢查設備外觀，確保沒有明顯的物理損傷。

2、電氣測試：使用萬用表和示波器等工具測試電氣參數。

3、溫度監控：檢查設備的工作溫度，確保在正常范圍內。

四、軟件診斷

智能無功補償控制器通常配備有專用的軟件工具，用于診斷和調試：

1、自診斷功能：控制器內部自帶的診斷功能，可以自動檢測并報告故障。

2、遠程診斷：通過連接到控制器的通信端口，使用廠商提供的軟件進行遠程診斷和調試。

五、故障排除

根據故障類型進行具體的排除方法：

1、電容器故障：檢查電容器是否損壞或老化，更換故障電容器。

2、開關故障：檢查開關元件（如接觸器或晶閘管）是否工作正常，必要時更換。

3、通信故障：檢查通信線路和接口，確保數據傳輸正常。

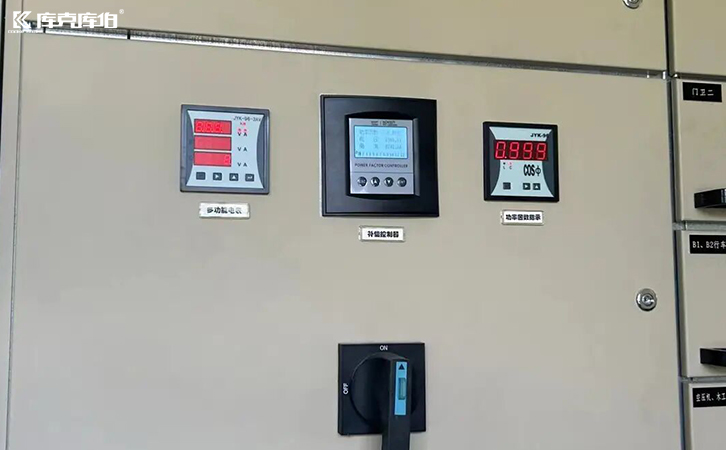

智能無功補償控制器

總之，智能無功補償控制器其運行狀態的分析和故障診斷非常重要。通過系統化的運行狀態分析和診斷方法，可以有效地維持智能無功補償控制器的正常運行，提升電網的穩定性和效率。
