因為變電站、換流站等場景，對無功補償裝置的要求十分高。單純使用電力電容器并不能解決電能質量的問題，甚至會因為諧波引發更大的電網污染。在20世紀70年代起，靜止無功補償器（svc）就已經開始被用于中高壓的電力系統。

靜止無功補償器的原理

svc是指靜止無功補償器，但是svc分為七種子類。我國常用的svc產品是晶閘管控制電抗器（tcr）。tcr是將晶閘管控制的電抗器和電力電容器并聯使用。電力電容器可以發出容性無功功率，電抗器可以吸收感性無功功率。通過對晶閘管的調節，來實現無功補償。

靜止無功補償器的優點

svc和電力電容器相比，既可以補償感性無功功率，還可以補償容性無功功率。svc和同步調相機相比，運行維護簡單，反應速度快。svc也因為其特點得到了廣泛的應用。

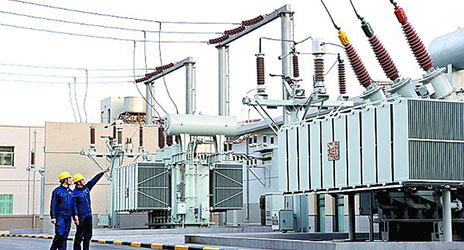

svc應用于高壓領域

靜止無功補償器的缺點

和并聯電力電容器類似，svc本身是會產生諧波的，這會增加企業的投資。除此之外，svc也具有損耗大、維護麻煩的缺點，這也是企業不采用svc的主要原因。

靜止無功補償器的應用

svc通常用于中高壓電力系統中，相當于取代同步調相機的設備。svc的具體應用場合如：大型電爐煉鋼、大型軋機、大型整流設備、電力系統的電壓樞紐點、支撐點等。

現如今無功補償裝置中，出現了靜止無功發生器。靜止無功發生器比其他的無功補償設備具有更高的優勢。小庫會在接下來的文章中介紹，無功補償裝置之靜止無功發生器。
