四種無功補償裝置的原理及優缺點

返回列表來源：發布日期：2023-02-22 14:33:13【大中小】

在電力供電系統中，無功補償可以起到提高功率因數、降低電網損耗等作用。合理選擇無功補償裝置，可以做到經濟效益最大化。如果選擇或使用不當，還有可能造成電壓波動、諧波增大等問題。接下來小庫會介紹四種無功補償裝置的原理及優缺點，希望能幫到大家。

1、機械投切電力電容器

部分工業用戶通常會采用機械開關（接觸器、斷路器）控制投切電力電容器。這種無功補償裝置的優勢在于技術成熟、占地小、造價低；但是其缺點在于響應時間慢，受電力電容器放電時間的限制。這種補償裝置可以滿足大多數行業用戶需求。

2、晶閘管投切電力電容器

部分工業用戶，會采用晶閘管投切電力電容器。這種無功補償裝置的優勢在于響應速度快、無涌流、無沖擊；其缺點在于造價高、晶閘管發熱量大。這種無功補償裝置，一般在負荷變化快速的場合使用。

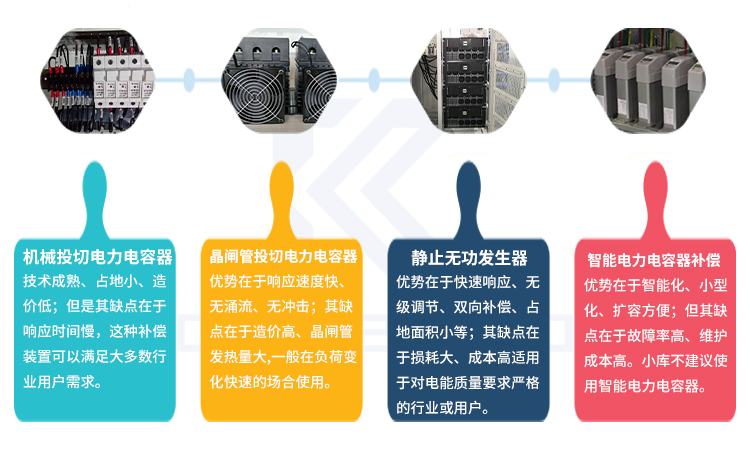

四種無功補償裝置的原理及優缺點

3、靜止無功發生器

靜止無功發生器，又被稱為svg。它是用igbt構成的自換相變流器，通過電壓電源逆變技術提供超前和滯后的無功電流，進行無功補償。這種無功補償裝置的優勢在于快速響應、無級調節、雙向補償、占地面積小等；其缺點在于損耗大、成本高。這種無功補償裝置，適用于對電能質量要求嚴格的行業或用戶。

4、智能電力電容器補償

智能電力電容器是集電容器、電抗器、投切開關、控制器、人機交互等模塊為一體的無功補償裝置。其優勢在于智能化、小型化、擴容方便；但其缺點在于故障率高、維護成本高。小庫不建議使用智能電力電容器。

以上四種無功補償裝置，在工業用戶中得到了廣泛應用。如果您也需要進行無功補償，可以聯系庫克庫伯電氣咨詢相關信息。
