svg無功補償裝置四種運行模式

返回列表來源：發布日期：2025-04-28 16:17:22【大中小】

在電力系統中，svg無功補償裝置（靜止無功發生器）憑借其快速響應、精確補償等優勢，已成為改善電能質量的核心設備。但實際上svg無功補償裝置有著四種不同的運行模式，具體是哪四種呢？

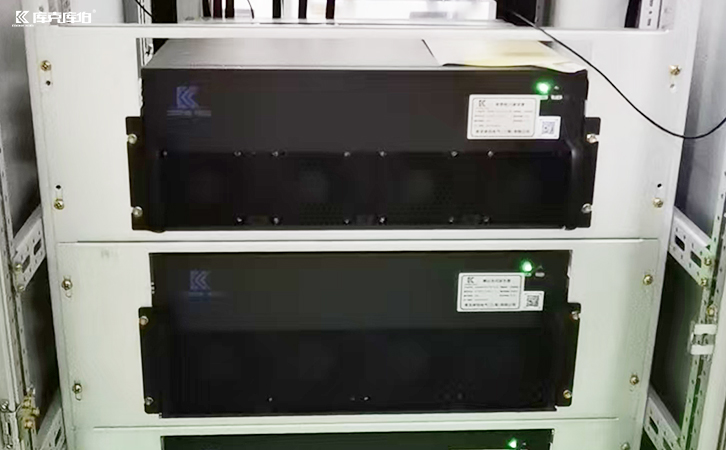

svg無功補償裝置

一、恒無功功率補償模式

svg無功補償裝置最基本的運行模式是恒無功功率補償模式。在此模式下，裝置按照預設的無功功率值進行恒定輸出，適用于負荷變化平穩的工業場合。svg無功補償裝置通過實時檢測系統無功需求，快速調節igbt的導通角，精確輸出目標無功功率。

二、恒電壓控制模式

在電網電壓波動較大的區域，svg無功補償裝置可采用恒電壓控制模式。該模式通過監測接入點電壓，動態調節無功輸出以維持電壓穩定。當系統電壓低于設定值時，svg無功補償裝置輸出容性無功提升電壓；反之則輸出感性無功降低電壓。

三、功率因數校正模式

svg無功補償裝置的功率因數校正模式廣泛應用于工商業配電系統。該模式通過實時計算系統功率因數，自動調節無功輸出使功率因數維持在設定值（通常為0.95-1.0之間）。與固定電容器組相比，svg無功補償裝置能實現連續平滑調節，徹底解決了傳統補償方式存在的過補或欠補問題。

四、諧波補償與無功補償混合模式

先進svg無功補償裝置還具備諧波補償與無功補償混合運行模式。在此模式下，裝置不僅能提供無功功率補償，還可同時濾除特定次數的諧波電流。通過采用多重化pwm控制技術和先進濾波算法，現代svg無功補償裝置可實現30%以下的諧波畸變率（thd）和95%以上的無功補償效率。

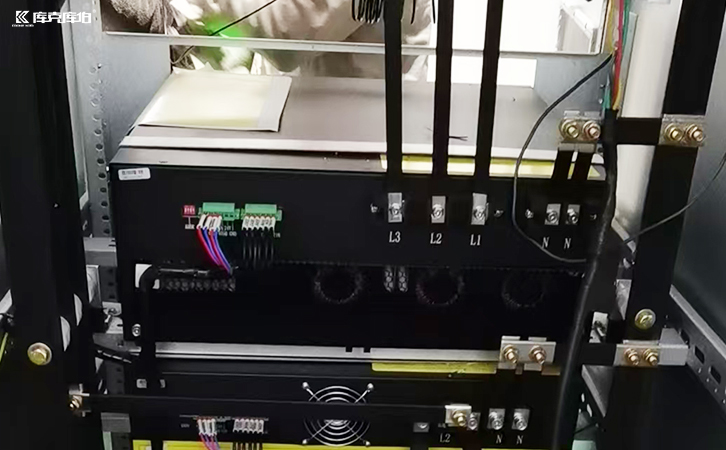

svg無功補償裝置

svg無功補償裝置四種運行模式各具特點，能夠滿足不同電力場景下的無功補償需求。從基本的恒無功補償到高級的諧波綜合治理，svg無功補償裝置展現了強大的適應能力和技術優勢。
