SVG靜止無功補償裝置一開機就燒了怎么回事

返回列表來源：發布日期：2025-04-25 16:44:39【大中小】

svg靜止無功補償裝置作為交流輸電系統的核心設備，其突然燒毀故障會給電力系統穩定運行帶來嚴重影響。針對svg靜止無功補償裝置一開機就燒毀的異?，F象，必須從電氣系統、設備本體、控制邏輯等多方面進行系統分析。

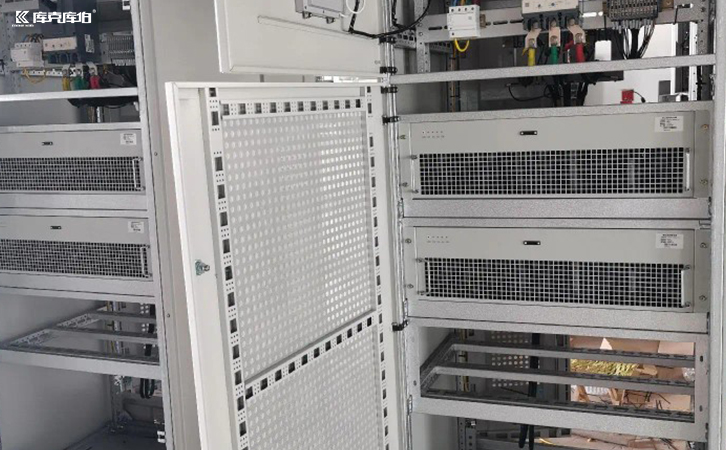

svg靜止無功補償裝置

一、電源系統異常導致的故障

1、輸入電源相位錯誤

-相序接反導致svg靜止無功補償裝置功率單元反向導通

-缺相運行造成電流嚴重不平衡

-零線接觸不良引發電壓畸變

2、電壓幅值超標

-輸入電壓超過裝置最大允許值（通常為額定電壓±10%）

-合閘瞬間操作過電壓未有效抑制

-系統電壓諧波含量超標（thd>5%）

二、裝置本體質量問題

1、功率模塊缺陷

-igbt器件存在隱性損傷

-驅動電路隔離不良

-直流支撐電容漏電流超標

2、控制系統故障

-dsp程序初始化異常

-電壓/電流采樣基準漂移

-保護閾值參數設置錯誤

三、安裝調試不規范

1、安裝工藝缺陷

-功率單元連接螺栓扭矩不足

-光纖通信接口接觸不良

-冷卻系統管路存在氣堵

2、調試流程缺失

-未進行空載測試直接帶載

-保護功能未做實際驗證

-控制系統參數未優化

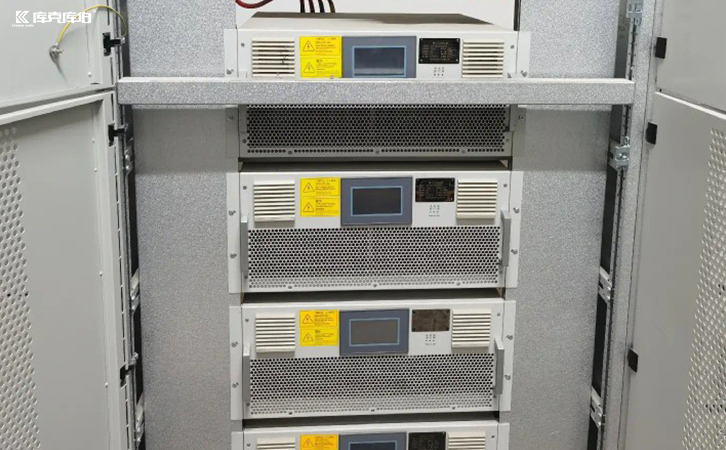

svg靜止無功補償裝置

svg靜止無功補償裝置開機燒毀故障的排查需要采用系統化思維，從電源質量、設備本體、安裝調試、運行環境等多個維度進行綜合分析。建議用戶在設備投運前嚴格執行三級驗收制度，包括工廠測試、現場安裝檢查和系統聯調。
