庫克庫伯對某銅業公司無功負載特性分析及補償改造建議
一、該公司配電系統情況：
某銅業有限公司低壓配電系統負載包含大容量調速電機，負載變化率極高，正常生產過程中調速電機會產生大量諧波電流注入電網，會對供電系統及用電設備造成一定的負面影響，如干擾通信、縮短電氣設備的使用壽命、導致線纜發熱、無功補償電容器擊穿，降低配電系統的安全可靠性等危害。
同時低壓配電系統中包含大量電動機負載，正常運行時需要大量無功功率，據了解，現場電容柜存在電容器老化嚴重（已多次發生電容器爆炸等事件）、電抗器運行聲音大、熔斷器頻繁損壞、接觸器觸點粘連等現象，需要頻繁更換維護，無功補償設備運行中存在安全隱患。

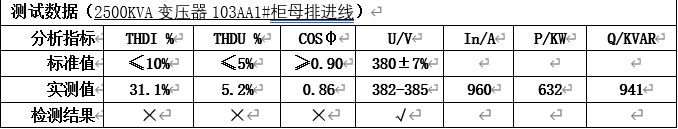

二、配電系統測試數據匯總：
根據以上數據分析：測量期間，進線柜用電負載只有960a左右。據現場技術人員描述，設備滿載狀態，電流將達1200a左右。諧波畸變率是隨著用電負載的增大而加大的，所以實際諧波畸變率要比所測量的數值還要高。現場電容器和接觸器有損壞未投入情況，部分電抗器工作時異響嚴重，所用電抗有6%和14%兩種，相對混亂。鑒于該公司電網里存在大量的諧波電流分量，電容器長期在此工況運行，極易造成損壞。
三、治理方案

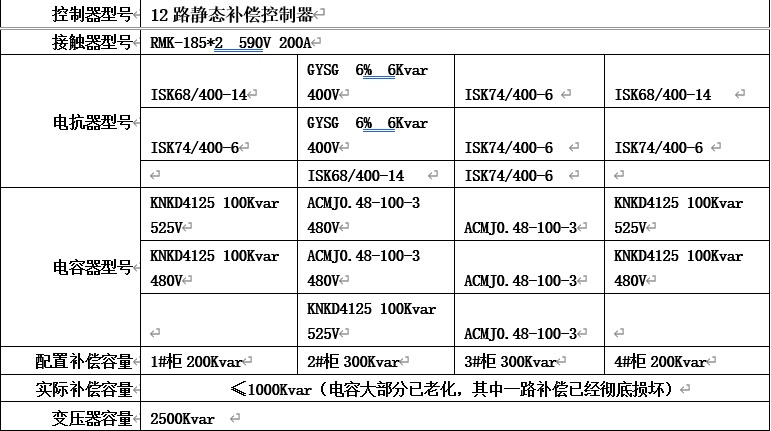

1.客戶當前配置方案：

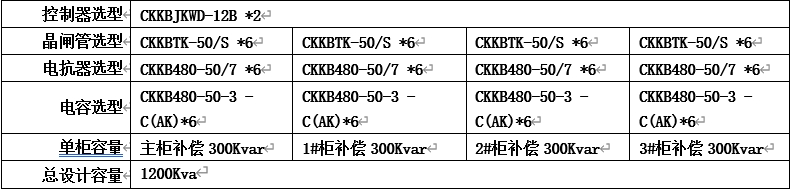

2.庫克庫伯電氣調整后配置方案：
庫克庫伯電氣建議方案1:
1.控制電柜內的溫度，保證電氣元件在正常的溫度下工作；
2.把現場的接觸器投切改為晶閘管開關，能有效的做到過零投切；
3.統一電抗為線性度1.8倍的7%串聯電抗器，能有效的限制諧波對電容器的影響；
4.把現有普通型電容器改為過電流等級更高的濾波型電容器(ckkb-ak系列)，容量不變。
該規格電容器與電抗器良好匹配，可適用于諧波電流畸變率thdi≤50%的場合。
庫克庫伯電氣建議方案2:
在方案1的基礎上增加一套總容量為200a的有源電力濾波柜，能有效的消除諧波源，對生產用電設備進行更完善的保護。
四、庫克庫伯產品選型設計
1.濾波型電容器
獨特的干式無油化防爆結構；
產品線電流可達到90ma/m;
電容量穩定，正常使用條件下，5年內電容量衰減小于2%;
溫升低，正常工作時產品表面溫升不大于8oc;
損耗小，壽命長，安全可靠，無燃燒、無爆炸的隱患。

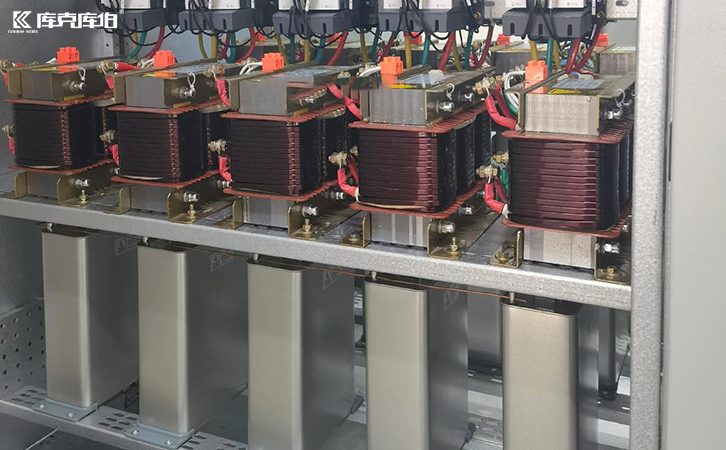

2.濾波電抗器
采用高精度自動設備加工的低損耗冷軋取向特制硅鋼片，尺寸偏差小于0.05mm，疊裝精度高，氣隙均勻穩定；
外露部件均采取防腐蝕處理，引出端子采用鍍錫銅接頭；
電感量精度高，一致性、匹配性更好；
1.8倍線性度，品質因素高，過電流能力強；
h級絕緣等級，穩定性強；損耗小，溫升低，噪音小。
技術特點：
~控制電壓：dc12v
~控制端電流：10ma
~相應時間：≤20ms超快投切頻率
~再投切延時：≤120ms
~整機功耗：≤12va
~過流保護整定：0~200a
~免維護
~無限制的投切操作
~固態繼電器無法可比
~永久的多參數自控特性
