靜止無功補償器SVG模塊常見問題診斷與解決方案

返回列表來源：發布日期：2025-04-15 16:20:47【大中小】

靜止無功補償器svg模塊作為現代動態無功補償?shù)暮诵脑O備，在實際運行中可能面臨多種技術挑戰。為了更好的幫助企業用戶合理運用svg設備，所以我們接下來分析svg靜止無功補償器的使用常見問題及解決方案。

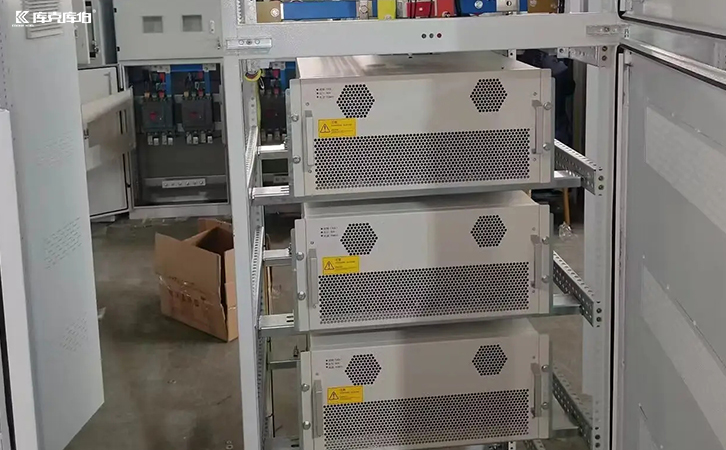

靜止無功補償器svg

一、功率模塊過熱問題

1、靜止無功補償器svg模塊過熱是最常見的運行異常：

典型癥狀：igbt基板溫度超過85℃觸發降額，＞95℃強制停機

根本原因：散熱器積塵（厚度＞2mm時散熱效率下降40%）、風機轉速異常、導熱硅脂老化

2、解決方案：

每月清潔防塵網（粉塵環境縮短至每周）

使用紅外熱像儀定期檢測溫度分布（溫差＞15k需排查）

每2年更換導熱介質（推薦導熱系數≥3w/mk的材料）

二、控制系統通信異常

1、靜止無功補償器svg模塊的智能控制單元常出現：

故障表現：can總線丟包率＞1%、rs485通信中斷、goose報文超時

關鍵誘因：電磁干擾（未使用屏蔽雙絞線）、終端電阻缺失（阻值偏差＞10%）、接地不良

2、處理措施：

通信線纜單獨敷設（與動力電纜間距≥300mm）

配置光纖隔離轉換器（適用于＞100m長距離傳輸）

定期測試絕緣電阻（線間≥10mω，對地≥5mω）

三、直流母線電壓波動

1、靜止無功補償器svg模塊直流側異常包括：

危險現象：電壓波動幅度＞額定值±15%、紋波系數＞3%

主要原因：電容容值衰減（每年約5%）、預充電電阻粘連、均壓電路失效

2、維護要點：

每月記錄電容電壓（偏差＞5%即需維護）

每季度測試電容容值（衰減＞20%必須更換）

升級智能監測系統（實時追蹤紋波頻譜）

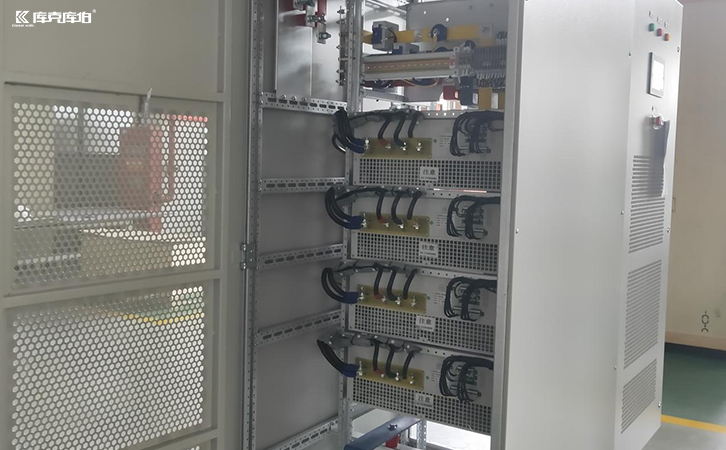

svg無功補償器

由此不難看出，svg設備在實際使用中也會出現各種問題，所以需要企業用戶建立靜止無功補償器svg模塊的高效運維體系。
