靜止無功補償器是PV還是PQ節點

返回列表來源：發布日期：2025-08-05 16:23:05【大中小】

在電力系統分析與計算中，節點類型的劃分直接影響潮流計算結果和系統運行特性。靜止無功補償器（svc/svg）作為重要的柔性交流輸電設備，其節點類型的確定需要結合具體控制模式和工作原理來分析。那么，靜止無功補償器是pv還是pq節點？

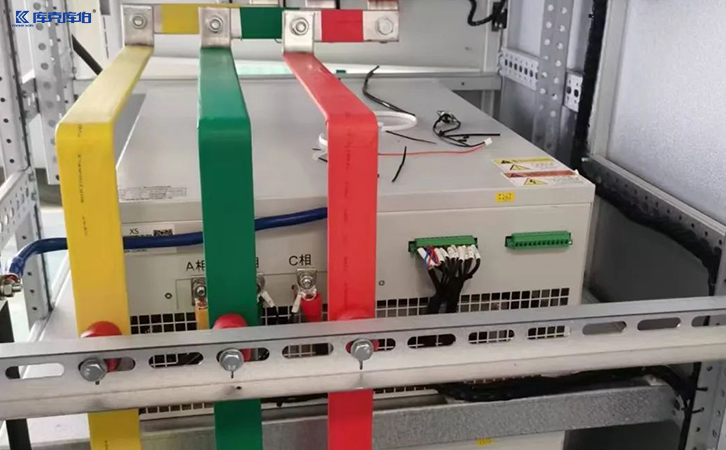

靜止無功補償器

一、pv節點與pq節點的本質區別

1.pv節點核心特征：

- 維持節點電壓幅值恒定

- 注入無功功率可調

- 典型代表：發電機節點

2.pq節點基本特性：

- 注入有功和無功功率固定

- 電壓幅值和相位變化

- 典型代表：純負荷節點

二、靜止無功補償器的工作特性

1.電壓調節能力：

- 通過快速無功補償維持接入點電壓

- 動態響應電網電壓波動

- 輸出無功連續可調

2.功率控制模式：

- 恒電壓控制模式

- 恒無功功率模式

- 功率因數控制模式

三、控制模式決定節點類型

1.電壓控制模式（pv特性）：

- 以維持接入點電壓為目標

- 自動調節無功出力

- 類似發電機調壓行為

2.無功功率模式（pq特性）：

- 固定無功輸出設定值

- 不主動參與電壓調節

- 類似固定負荷特性

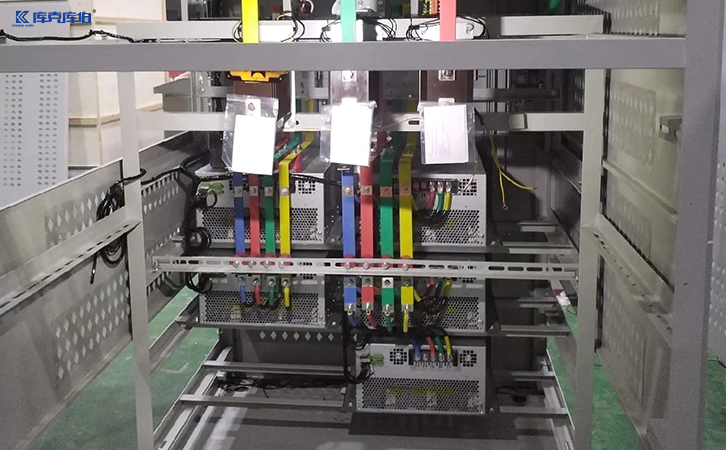

靜止無功補償器

靜止無功補償器的節點類型不能簡單歸類，而應根據具體控制策略和系統需求動態確定。在大多數電壓支撐應用中，其表現更接近pv節點特性；而在特定補償場景下，可能呈現pq節點特征。建議系統規劃人員結合實際控制模式和運行需求，在電網分析中采用準確的數學模型，以真實反映靜止無功補償器對系統的影響。
