靜止無功補償器和無功補償控制器的區別

返回列表來源：發布日期：2025-02-06 10:16:41【大中小】

靜止無功補償器（svg）和無功補償控制器是電力系統中用于無功補償的兩種不同設備，它們在功能、結構和工作原理上有顯著區別。所以當用戶們需要投入設備時，要根據需求選擇適當的設備使用。

以下是兩者的主要區別：

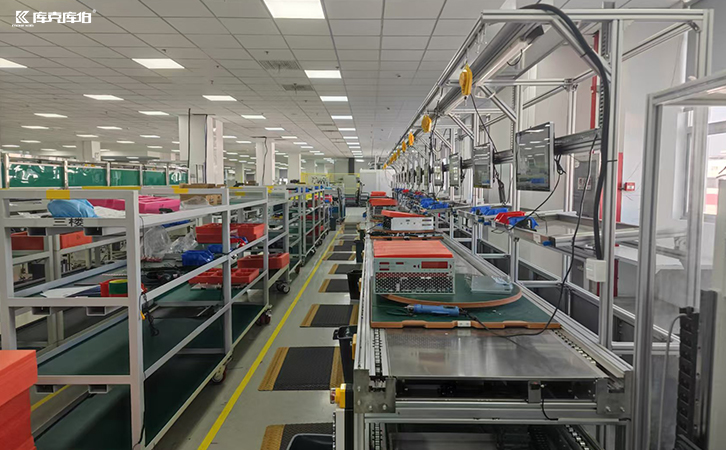

靜止無功補償器

一、功能

1、靜止無功補償器（svc）：

用于動態調節電網中的無功功率，以穩定電壓、改善功率因數和抑制電壓波動。功能包括動態無功補償、電壓調節、諧波抑制等。

2、無功補償控制器：

用于管理和調節無功補償裝置（如電容器組、電抗器等）的運行。功能包括監測功率因數、控制電容器投切、優化無功補償策略等。

二、組成

1、靜止無功補償器（svc）：

通常由電力電子器件（如晶閘管）、電容器組、電抗器、濾波器等組成。

2、無功補償控制器：

通常由控制器（如plc或微處理器）、傳感器、繼電器、電容器組等組成。

三、動態性能

1、靜止無功補償器（svc）：

具有快速動態響應能力（毫秒級），能夠實時調節無功功率，適應負載的快速變化。

2、無功補償控制器：

響應速度較慢（秒級或分鐘級），適用于負載變化較慢的場合。

四、成本與復雜度

1、靜止無功補償器（svc）：

成本較高，結構復雜，需要專業的安裝和維護。適用于對動態性能要求較高的場合。

2、無功補償控制器：

成本較低，結構簡單，易于安裝和維護。適用于對動態性能要求不高的場合。

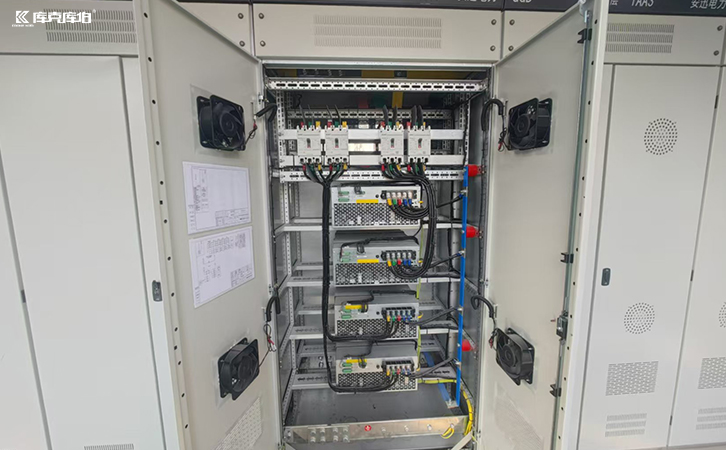

無功補償控制器

簡單來說，svc是一種高性能的動態無功補償設備，適用于對響應速度和精度要求高的場合；而無功補償控制器是一種經濟實用的靜態補償設備，適用于負載變化較慢的場合。兩者可以結合使用，以滿足不同場景的需求。
