干式鐵芯電抗器磁飽和是什么問題

返回列表來源：發布日期：2025-05-20 16:26:05【大中小】

干式鐵芯電抗器磁飽和是指鐵芯中的磁通密度超過其飽和點，導致磁導率急劇下降、電抗值降低，并引發一系列電氣和熱效應異常的問題。它是一種典型的設計或運行失配現象，可能導致系統異常甚至設備損壞。那么，磁飽和原因是什么？該如何解決？

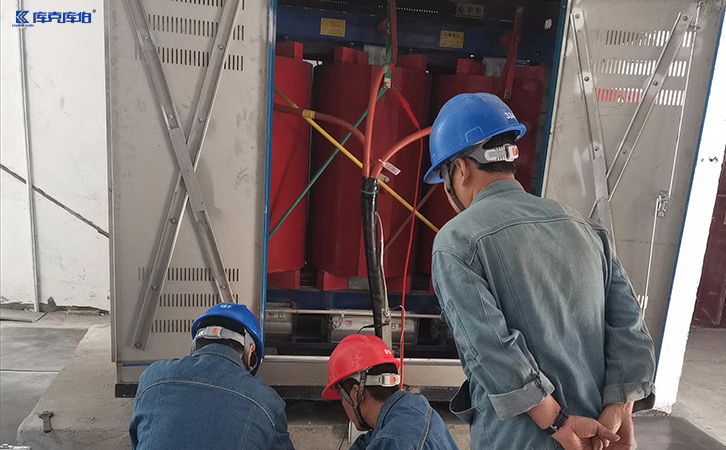

干式鐵芯電抗器

一、什么是磁飽和？

鐵芯材料（如硅鋼片）有一個磁通密度上限（飽和磁感應強度），通常在 1.5~1.8 t。當工作磁通密度超過這個值時：

1、鐵芯磁導率急劇下降；

2、鐵芯不能有效引導磁通；

3、電抗器表現出“失控”特性；

4、電流增大、發熱嚴重。

二、導致磁飽和的常見原因

1、設計原因：設計計算磁密過高、匝數偏少、截面積不足。

2、電壓過高：電抗器所接系統電壓超過其額定值，導致磁通密度增加。

3、系統諧波嚴重：高次諧波頻繁穿越電抗器，形成磁通累計疊加。

4、頻率異常：電網頻率異常，磁通計算偏差。

5、接線錯誤：串聯錯誤或線圈極性接反，等效匝數異常。

6、并聯諧振：鐵芯材料質量不佳或長期運行已部分退磁，磁性能劣化。

三、預防與處理建議

1、設計階段：合理控制磁通密度（一般不超過1.5t）；按額定電壓+10%留裕量設計；優選高磁導率、高飽和磁通密度材料（如非晶合金）；

2、運行階段：嚴格監測運行電壓與頻率；加裝過電壓保護器、浪涌抑制器；定期紅外測溫、監控運行電流；諧波環境下應使用諧波型電抗器（如7%濾波電抗器）；

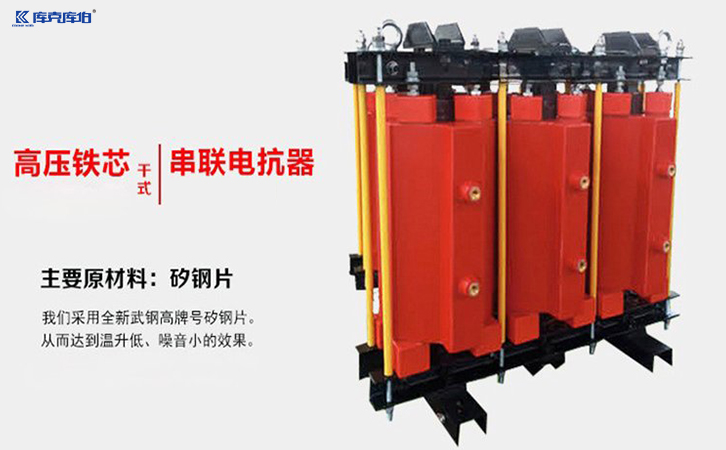

低壓濾波電抗器

綜上所述，如果干式鐵芯電抗器在使用過程中出現磁飽和問題。那么可以通過，如確認飽和，建議立即停機排查；檢查電源電壓是否超限；檢查系統中是否發生諧振；必要時更換為更高設計裕度的電抗器等處理措施來解決。
