電容控制器的電流信號怎么接

返回列表來源：發布日期：2024-12-23 16:19:22【大中小】

在電氣控制系統中，電容控制器的應用愈加廣泛，尤其在提升設備能效、延長電氣設備使用壽命方面具有重要作用。而電流信號的接線作為電容控制器中的一項關鍵操作，直接影響到設備的正常運行和控制精度。那么，電容控制器的電流信號怎么接？

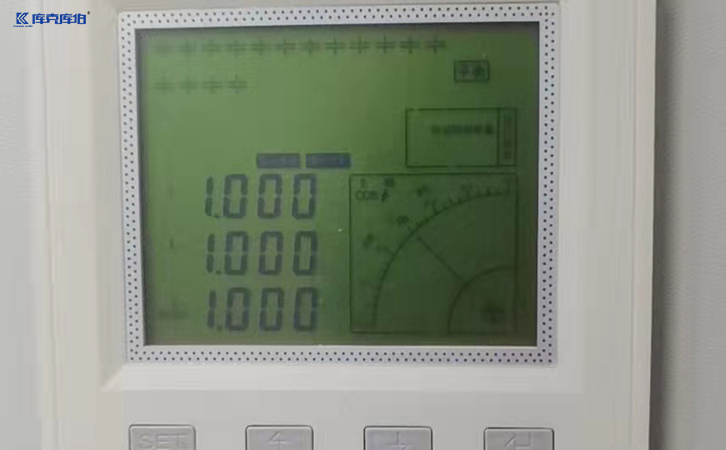

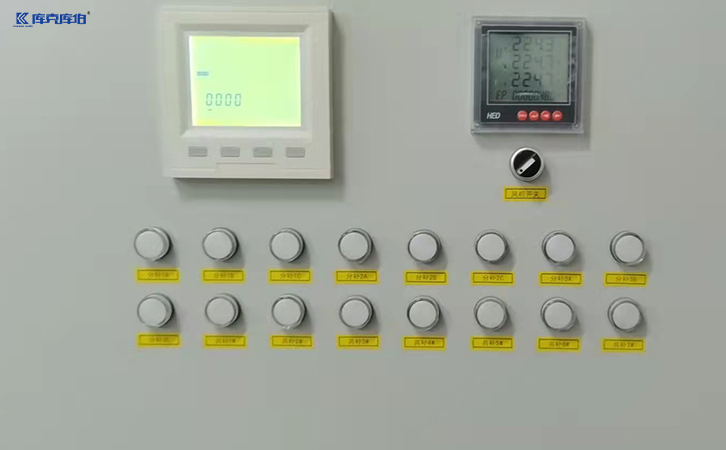

電容控制器

1、確定電流信號的來源

電流傳感器（ct，電流互感器）：電容控制器通常會接收來自電流傳感器的信號。電流傳感器的作用是測量電流，并將其轉換為一個標準信號（通常為4-20ma、0-10v等）傳輸給控制器。

電流變送器：有些情況下，電流信號可能來自電流變送器，它將電流轉換為比例信號，供電容控制器處理。

2、接線方式

電流傳感器或變送器輸入端接線：一般來說，電流變送器的輸出端有兩根接線，一根為信號輸出端（如4-20ma、0-10v），另一根為地線。接入控制器的輸入端時，信號輸出端接控制器的輸入端，地線接控制器的地。

接線圖示例：

①4-20ma信號：電流變送器的輸出（4-20ma）接到電容控制器的輸入端（i信號輸入），gnd接到控制器的地線端。

②0-10v信號：信號線接到電容控制器的輸入端，0v接到地線。

3、電容控制器的輸入配置

電容控制器一般可以接收不同類型的輸入信號，常見的為：

模擬量輸入（4-20ma或0-10v）：該信號表示電流值（或者功率、功率因數等參數）的變化，電容控制器會根據這些信號調節補償電容器的投入和斷開。

數字輸入（開關信號）：一些電容控制器也能接收開關信號（如繼電器輸出）來直接控制電容器的投入和切換。

4、設置電流范圍

電容控制器在接收到電流信號后，通常需要配置適當?shù)碾娏鞣秶蜷撝担员阏_響應系統的變化。例如，設置控制器使其在某個電流范圍內開啟或關閉電容器，從而實現無功功率的自動補償。

5、校準和調試

在接入電流信號后，需要進行校準，確保電容控制器能夠準確地讀取電流信號并根據設定的閾值進行補償調節。

電容控制器

電容控制器通過接入電流信號，可以實現自動調節電容器的投入與斷開，從而提高電力系統的功率因數，降低無功功率的損耗。
