變電站中高壓電抗器的作用是什么

返回列表來源：發布日期：2025-11-12 15:28:01【大中小】

在電力系統中，變電站不僅承擔著電能的輸送與分配任務，更是電能質量與電網穩定運行的重要保障環節。而在變電站的眾多設備中，高壓電抗器是一種雖不起眼卻非常關鍵的電氣元件。很多人或許聽說過它的名字，但對它在系統中的具體作用并不清楚。

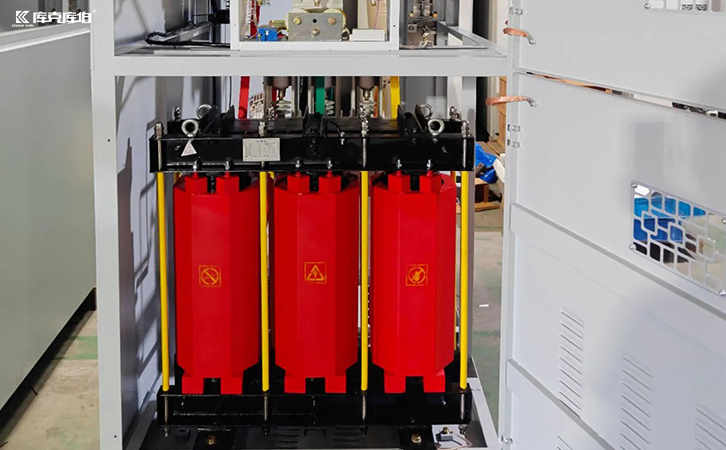

高壓電抗器

一、什么是高壓電抗器？

高壓電抗器是一種以電感為主的無源電力設備，通常由鐵芯、繞組、絕緣結構和冷卻系統等部分組成。其主要特征是具有較大的電感值，當電流通過時，會在電抗器兩端產生感應電壓，從而限制電流的變化速度或抑制諧波電流。

二、高壓電抗器在變電站中的主要作用

1.防止短路電流過大

在電網運行中，如果發生短路故障，電流會瞬間急劇上升，可能造成開關設備燒毀、母線變形、甚至引發系統崩潰。此時，高壓電抗器就發揮了“限流器”的作用。它通過自身的電感阻抗限制短路電流上升幅度，延長電流上升時間，為保護裝置（如斷路器、繼電保護系統）爭取反應時間，從而有效防止設備損壞和事故擴大。

2.提高功率因數

變電站中往往配置有并聯電容器組來補償無功功率，提高功率因數。但并聯電容器容易與系統諧波形成諧振，造成設備損壞或電壓畸變。此時，在電容器組前端串聯高壓電抗器，可以有效抑制電網諧波進入電容器并且防止電容器過電流。

3.穩定系統電壓

在輸電線路較長或負載波動較大的電網中，電壓往往會出現升高或下降的現象，影響設備運行。并聯電抗器可以吸收系統中的多余無功功率，防止輕載時電壓升高。

4.抑制諧波干擾

現代電力系統中，非線性設備（如變頻器、電弧爐、整流裝置）大量存在，容易在電網中產生諧波電流，導致電能質量下降。

安裝在變電站內的濾波電抗器與濾波電容器配合組成濾波器回路，能夠有效吸收特定次數的諧波電流，防止其在系統中傳播，從而保護變壓器、開關等設備免受諧波損害。

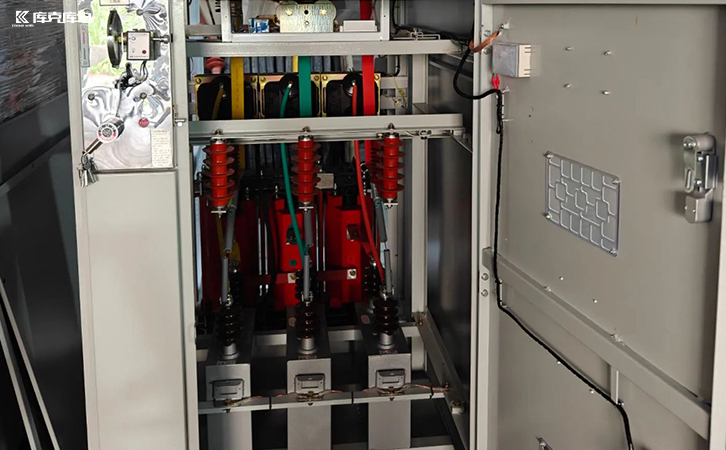

高壓電抗器

綜上所述，高壓電抗器在變電站中起著至關重要的作用。它既是電網的“安全閥”，又是電能質量的“穩定器”。無論是在限制短路電流、調節無功功率，還是在抑制諧波和防止過電壓方面，電抗器都發揮著不可替代的作用。
