APF有源濾波器老化現象全面分析與應對策略

返回列表來源：發布日期：2025-04-03 16:09:43【大中小】

隨著工業用電環境日益復雜，apf有源濾波器作為電能質量治理的關鍵設備，其長期運行的可靠性備受關注。為了保障用戶選購設備后的維護和壽命不受影響，有源濾波器廠家庫克庫伯電氣將系統分析apf有源濾波器的老化現象及其影響機制。

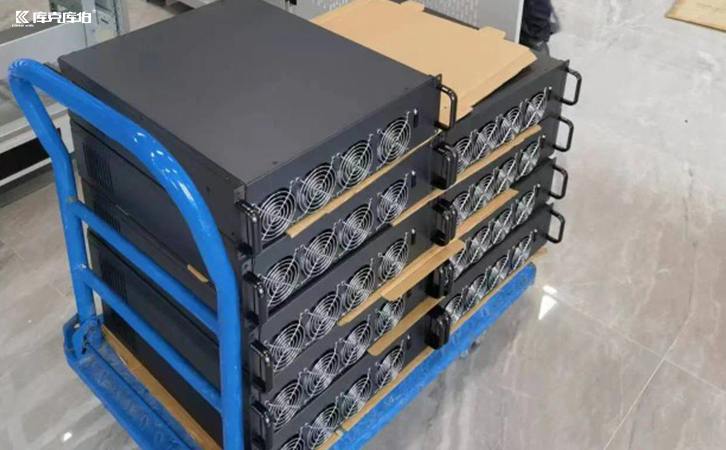

apf有源濾波器

一、核心元器件性能衰減特征

apf有源濾波器的老化首先體現在igbt功率模塊的性能衰退上。隨著運行時間累積，igbt開關損耗逐漸增加，表現為導通壓降上升（典型值從1.8v升至2.5v以上）、開關速度下降。同時，直流母線電容容值衰減超過15%時，將直接影響apf有源濾波器的動態響應特性。

二、控制系統性能退化表現

apf有源濾波器的控制板卡老化會導致諧波補償精度下降。dsp芯片運算能力衰退表現為諧波檢測延時增加（從50μs升至100μs以上），pwm波形畸變率上升。電流傳感器零點漂移超過±1%額定值時，將引起補償電流偏差。這類老化現象在負載波動頻繁的工況下尤為明顯，表現為系統頻繁報"跟蹤誤差過大"故障代碼。

三、散熱系統效率降低分析

散熱風機和散熱器性能退化是apf有源濾波器老化的典型特征。軸承磨損導致風機轉速下降20%以上時，散熱效率顯著降低。散熱器積塵（厚度超過2mm）會使熱阻增加35%，造成igbt結溫持續偏高。實測數據顯示，散熱不良的apf有源濾波器使用壽命會縮短40%左右，且故障率提高3倍以上。

四、連接部件老化隱患

母線排連接處氧化、緊固件松動等機械性老化問題在運行5年以上的apf有源濾波器中普遍存在。接觸電阻增加50mω就會導致局部溫升超過15k。功率電纜絕緣層龜裂（裂紋深度超過0.5mm）可能引發相間短路。

五、老化狀態評估方法

專業的apf有源濾波器老化評估應包含：電容容值測試（衰減率）、igbt開關特性測試（導通損耗）、散熱系統風量檢測（不低于額定值80%）、控制精度驗證（thd改善率下降不超過15%）。

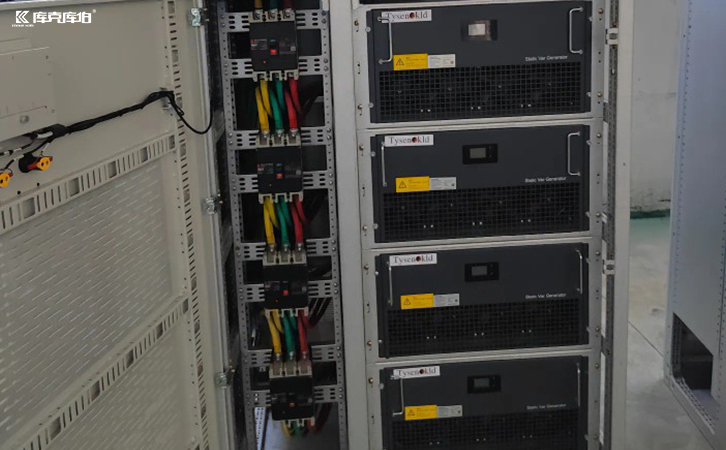

apf有源濾波器

針對apf有源濾波器的老化問題，建議建立完善的預防性維護體系。通過定期檢測關鍵參數、及時更換老化部件、優化運行環境等措施，可有效延緩設備老化速度，確保apf有源濾波器持續穩定運行，為電力系統提供可靠的諧波治理保障。
