apf有源濾波器和高壓電抗器的效果是一樣的嗎

返回列表來源：發布日期：2024-05-28 16:25:36【大中小】

有源濾波器（簡稱apf）和高壓電抗器（簡稱hvr）是電力系統中常見的兩種濾波器。它們都具有過濾電力負載中的諧波和濾波電網中的電流尖峰的功能，但是這兩種濾波器之間是否存在相似之處以及各自的特點又是如何呢？

apf有源濾波器和高壓電抗器在某些方面可以實現相似的效果，但它們的原理和功能有所不同。

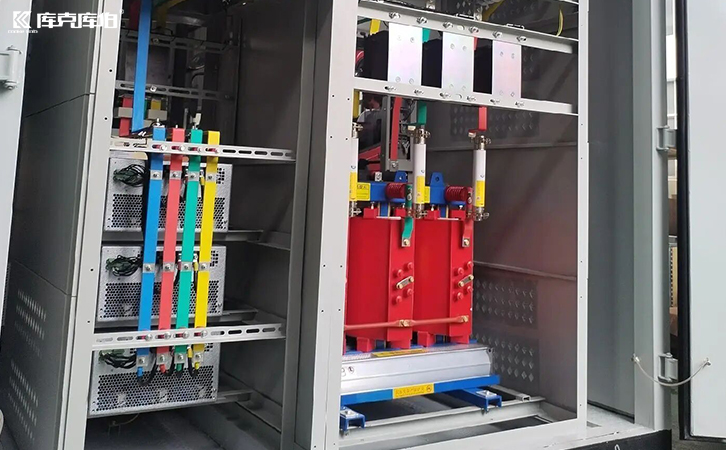

高壓電抗器

一、apf（有源電力濾波器）：

1、有源電力濾波器是一種電力電子裝置，用于補償電力系統中的諧波和無功功率。它通過控制電流來抵消諧波電流和無功功率，從而改善電力質量。

2、有源電力濾波器可以實時檢測電網中的諧波和無功功率，并相應地產生反向電流來抵消這些不良影響，從而使電力系統的電壓和電流更接近理想的正弦波形。

3、有源電力濾波器的優點包括動態響應快、補償能力強、適用于復雜電網等。

二、高壓電抗器：

1、高壓電抗器是一種無源電子裝置，主要用于降低電力系統中的諧波電流。它通過電抗的方式將諧波電流濾除，而不像有源電力濾波器那樣主動干預電網。

2、高壓電抗器在電力系統中用于提供電感，從而抑制諧波電流的流動。它們通常用于與電容器并聯以形成諧波濾波器。

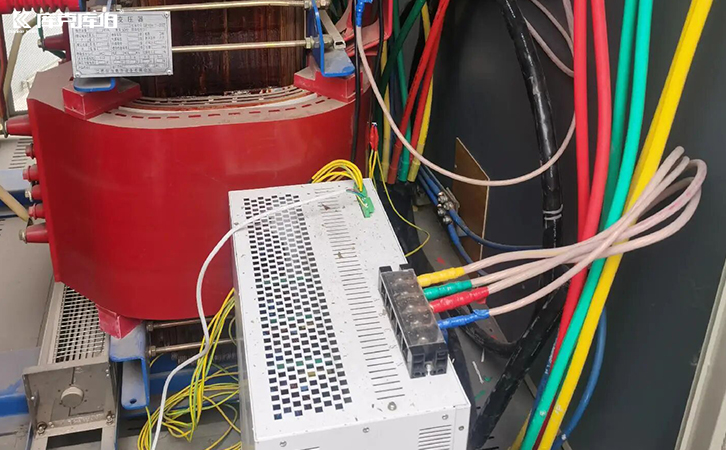

apf有源濾波器

雖然兩者都旨在改善電力系統的質量，但其原理和工作方式不同。apf有源電力濾波器是一種主動裝置，可以實時干預電網并補償諧波和無功功率，而高壓電抗器則是一種被動裝置，通過提供電抗來抑制諧波電流的流動。

SVG靜止無功發生器
APF有源濾波器

庫克庫伯CKKB有源濾波器的基本原理就是使用實時動態補償，采用CT采集負載產生的電流型號，通過內部的檢測電流分離出其中的諧波部分，然后通過PWM信號發送給內部IGBT功率變換器產生與諧波大小相等相位相反的補償電流，實現濾波功能。
電熱電容器

庫克庫伯電氣廠商的電熱電容器主要用于中頻感應加熱電氣系統中,提高功率因素或改善回路特性。電熱電容器主要由芯子和箱殼組成,其間充滿優質的浸漬劑,芯子焊有冷卻水管供電容器冷卻用。
高壓電抗器
直流濾波電容器

庫克庫伯電氣直流濾波電容器適用于交流進線電壓380-1250V,中間直流電壓 2kV以下,大功率串聯諧振感應加熱電源的直流母線旁路諧波大電流和直流電壓支撐。產品性能符合GB/T17702.1-1999及IEC61071-1（1991）標準。
